何をする設備なの？

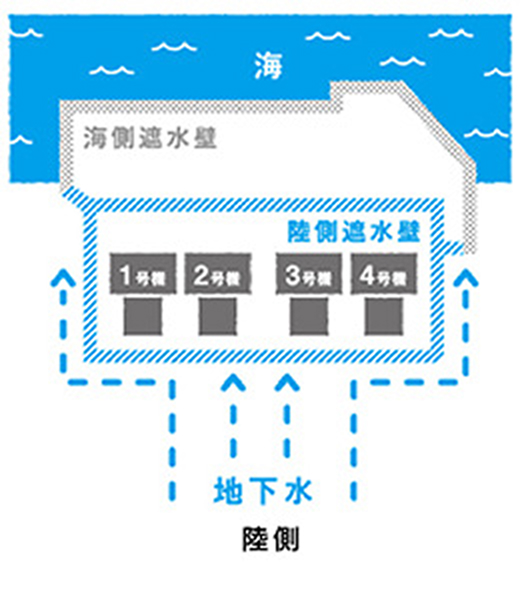

冷凍機室は、氷の壁（陸側遮水壁）をつくるために冷却材の温度をマイナス30度に下げる設備です。
冷却材は、配管を通って1～4号機を取り囲みます。
氷の壁を全長1500m、深さ30mにつくり、地下水の流れを抑えることができます。
地面を何度くらいで凍らせているの？
マイナス10度前後で凍らせています。
夏でも溶け出したりしないの？
地中なので、外気の影響を受けにくく、
また、温度管理を24時間徹底しているため溶け出すことはありません。

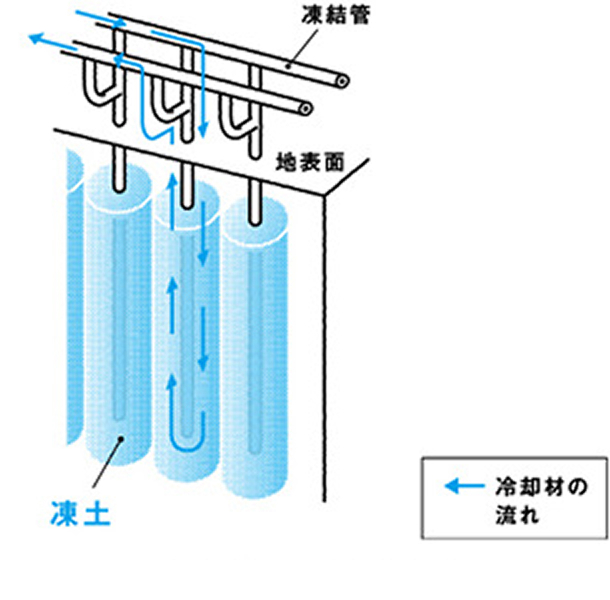

1〜4号機周辺までどうやって冷却材を送り込んでいるの？
配管は1～4号機の周囲の地中までつながっていて、冷却材を循環させています。
汚染水を増やさないために、他にどんな対策をしているの？
山側から流れ込む地下水を井戸でくみ上げ、
港湾外に排水する地下水バイパスや建屋周辺に流れる地下水を井戸でくみ上げ、
浄化処理をして港湾内に排水するサブドレン、
敷地に降った雨水が地下水になることを防ぐため地面を舗装するフェーシングなど
様々な対策を行って、汚染水を増やさないように努めています。
