福島第一原子力発電所　4号機の現状

トピックス

原子炉建屋健全性確認の第7回定期点検を実施しました

2013年11月26日～12月18日、原子炉建屋および使用済燃料プールの健全性を確認するため、第7回の定期点検を行いました。（第1回は2012年5月、第2回は8月、第3回は11月、第4回は2013年2月、第5回は2013年5月、第6回は2013年8月）
点検はこれまで同様に、水位測定による建物の傾きの確認、建物の傾き、外壁面の測定、コンクリートの強度確認などを行っております。
点検の結果、建屋は全体として傾いておらず、状態は、第１回～６回目の定期点検時と比べて大きな変化はなく、安全に使用済燃料を貯蔵できる状態にありました。点検は今後も定期的に行ってまいります。詳しくは参考資料をご覧ください。（写真はこちら）

【参考資料】
2013年12月18日福島第一原子力発電所4号機原子炉建屋の健全性確認のための定期点検結果（第7回目）について

■４号機使用済燃料プールからの燃料取り出し作業開始について［2013年11月20日掲載］

これまで、「福島第一原子力発電所１～４号機の廃止措置等に向けた中長期ロードマップ」に基づき、４号機使用済燃料プールから燃料集合体を取り出すための準備作業を進めてきましたが、11月18日（月）に燃料取り出しの本作業を開始いたしました。

取り出し作業は、事故以前から同発電所で使用していた燃料集合体を、使用済燃料プール内の燃料ラックから１体ずつ取り出し、構内用輸送容器（キャスク）へ装てんします。そして、共用プール建屋のプール内へ移送し、ここで集中的に保管してまいります。
この作業は、平成26年末頃完了を目標としています。

燃料取り出し作業の写真・動画は（こちら）からご覧ください。

また、燃料取り出しに対する主なご質問を掲載しておりますので、（こちら）からご覧ください。

【動画】
2013年10月30日　４号機使用済燃料プールからの燃料取り出し

■４号機燃料取り出し用カバー設置工事の完了について［2013年11月15日掲載］

　天井クレーンについては９月25日までに設置を完了し、その後、燃料取扱機など設置を完了した機器から順次使用前検査の確認をいただいていましたが、11月12日に原子力規制委員会による使用前検査が完了し終了証を受領しました。
　これにより、2012年4月17日より実施してきました４号機燃料取り出し用カバーの設置が完了しました。

（これまでの歩み）
・平成24年３月23日：準備工事着工
・平成24年４月17日：本体工事着工
・平成25年１月８日：燃料取り出し用カバーの鉄骨建方開始
・平成25年５月29日：燃料取り出し用カバーの鉄骨建方完了
・平成25年６月７日：天井クレーンおよび燃料取扱機の設置作業開始
・平成25年７月13日：燃料取扱機の設置完了
・平成25年７月20日：外壁・屋根パネルの設置完了
・平成25年９月25日：天井クレーンの設置完了
・平成25年10月16日：原子力規制委員会による使用前検査の受検開始
・平成25年11月12日：原子力規制委員会による使用前検査の終了証を受領し、完了

　今後、４号機使用済燃料プール内に保管されている燃料の取り出し作業へ向けて、準備を進めてまいります。

■燃料取り出し用の天井クレーンの設置工事の完了について［2013年10月18日掲載］
　2013年６月７日より着手していた天井クレーンの設置工事が、９月25日に完了しました。この後、天井クレーンの使用前検査を実施するとともに、燃料取扱機を設置し、11月中旬から燃料取り出し作業を開始する予定です。

　＜天井クレーン全体（オペレーションフロアより見上げたもの＞

　＜燃料取扱機全体（オペレーティングフロア北側より撮影＞

【参考資料】
　2013年９月25日　福島第一原子力発電所４号機燃料取り出し用カバー設置工事の進捗状況について【天井クレーンの設置完了】

■燃料取り出し用カバー鉄骨建方工事が完了しました［2013年6月4日掲載］
2013年1月8日より着手していた燃料取り出し用カバーの鉄骨建方が、5月29日に終了しました。併行して、設置可能な東西および南面の外壁パネルの設置も行っております。
今後、準備ができ次第、燃料取り出しへ向けた天井クレーン上架作業を開始する予定です。（6月初旬予定）
詳しくは参考資料をご覧ください。（写真はこちら）

【参考資料】
2013年5月29日福島第一原子力発電所４号機燃料取り出し用カバー鉄骨建方工事の完了について

■原子炉建屋健全性確認の第5回定期点検を実施しました［2013年6月4日掲載］
2013年5月21日～29日、原子炉建屋および使用済燃料プールの健全性を確認するため、第5回の定期点検を行いました。（年4回実施。第1回は2012年5月、第2回は8月、第3回は11月、第4回は2013年2月）
点検はこれまで同様に、建物の傾き、外壁面の変形、コンクリートのひび割れ、強度確認などを行っております。
点検の結果、建屋は全体として傾いておらず、状態は、第１回～４回目の定期点検時と比べて大きな変化はなく、安全に使用済燃料を貯蔵できる状態にありました。点検は今後も定期的に行ってまいります。詳しくは参考資料をご覧ください。（写真はこちら）

【参考資料】
2013年5月29日福島第一原子力発電所4号機原子炉建屋の健全性確認のための定期点検結果（第５回目）について

■燃料取り出し用カバー鉄骨建方工事の進捗状況［2013年5月8日掲載］
燃料取り出し用カバーの鉄骨建方工事は、2013年4月10日までに以下の範囲の鉄骨建方が完了しました。
今後、原子炉建屋5階上部に跳ね出す部分の鉄骨建方を実施していきます。詳しくは参考資料をご覧ください。（写真はこちら）

【参考資料】
2013年4月11日福島第一原子力発電所４号機燃料取り出し用カバー鉄骨建方工事の進捗状況について

■所内電源系の停止事故（使用済燃料プール代替冷却設備停止）について［2013年4月24日掲載］
2013年3月18日18:57頃、プロセス建屋常用高圧電源盤、仮設3/4号高圧電源盤(Ａ)、所内共通高圧電源盤4Aが停電し、使用済燃料プール代替冷却設備（一・二次系）が停止しましたが、一次系は3月19日13:20に復旧しました。二次系は3月19日16:13に仮復旧（ディーゼル発電機からの電源供給）、18:48に停止、3月19日22:26に復旧（プロセス建屋常用高圧電源盤からの電源供給）しました。

【信頼性向上対策】
使用済燃料プール代替冷却設備については仮設設備である「仮設３／４号高圧電源盤（Ａ）」から本設設備である「所内共通高圧電源盤4A」及び「プロセス建屋常用高圧電源盤」に受電元を変更するとともに、ケーブルに余長を持たせることで高圧電源盤故障時に、近傍の「所内共通高圧電源盤4B」及び「プロセス建屋後備高圧電源盤」へのケーブル接続が可能となる処置を行いました。また、ケーブルによる電源切替の時間を短縮する検討を行います。
小動物対策では、停電による影響が大きい高圧電源盤についてはケーブル貫通箇所の開部などに閉止等の対策を実施いたします。
なお、共用プール冷却設備は、電源設備を新設して２重化を図る工事を2013年９月末時点で完了する予定でしたが、前倒しで検討を行います。
事故の状況や対策など、詳細は参考資料をご覧下さい。（写真はこちら　3月20日｜3月22日｜3月25日）

【参考資料】
2013年4月17日社長会見配布資料（「福島第一信頼度向上緊急対策本部」電気設備対策チーム活動状況）
2013年3月28日福島第一原子力発電所１～４号機所内電源系の停止事故について【概要】
2013年3月28日福島県の申し入れに対する回答
2013年3月28日福島第一原子力発電所１～４号機所内電源系の停電事故について
2013年3月25日福島第一原子力発電所における電源設備の停止に関する調査状況
2013年3月22日仮設３／４号高圧電源盤(Ａ)他の電源停止事象について
2013年3月20日福島第一原子力発電所における電源設備の不具合調査状況について(3/20 16:30時点)
2013年3月20日福島第一原子力発電所における電源設備の不具合に関する時系列(通報連絡､メール実績)
2013年3月20日福島第一原子力発電所における電源設備の不具合について(3/20 10:00時点)
2013年3月19日福島第一原子力発電所における電源設備の不具合について(3/19 16:30時点)
2013年3月19日福島第一原子力発電所における電源設備の不具合について

■燃料取り出し用カバー鉄骨建方工事の進捗状況（第3節部分の建方終了）［2013年3月24日掲載］
2013年1月8日より建方に着手している燃料取り出し用カバーの鉄骨建方工事につきまして、3月13日、第3節部分の鉄骨建方が終了しました。詳しくは参考資料をご覧ください。（写真はこちら）

【参考資料】
　2013年3月13日福島第一原子力発電所４号機燃料取り出し用カバー鉄骨建方工事における第3節部分の建方終了について

■原子炉建屋健全性確認の第４回定期点検を実施しました［2013年2月23日掲載］
2013年2月4日～12日、原子炉建屋および使用済燃料プールの健全性を確認するため、第4回の定期点検を行いました。（年4回実施。第1回は2012年5月、第2回は8月、第3回は11月）
点検はこれまで同様に、水位測定による建物の傾きの確認などを行っております。
点検の結果、建屋は全体として傾いておらず、状態は、第１回～３回目の定期点検時と比べて大きな変化はなく、安全に使用済燃料を貯蔵できる状態にありました。点検は今後も定期的に行ってまいります。詳しくは参考資料をご覧ください。（写真はこちら）

　【参考資料】
　2013年2月13日福島第一原子力発電所4号機原子炉建屋の健全性確認のための定期点検結果（第４回目）について

■ 燃料取り出し用カバー鉄骨建方工事の進捗状況［2013年1月17日掲載］

2013年1月8日より４号機燃料取り出し用カバーの鉄骨部材の建方に着手しており、設置完了は2013年度（平成25年度）中頃を目指しております。

　【参考資料】

　2013年1月7日福島第一原子力発電所４号機燃料取り出し用カバー鉄骨建方の着手について

< font>

・2013年1月15日、第１節部分の鉄骨建方が終了した事をお知らせしました。詳しくは参考資料をご覧ください。（写真はこちら）

　【参考資料】

　2013年1月15日福島第一原子力発電所４号機燃料取り出し用カバー鉄骨建方工事における第１節部分の建方終了について

・2013年1月8日、第１節部分の柱（計６本）の内、２本の建方が終了した事をお知らせしました。詳しくは参考資料をご覧ください。（写真はこちら）

　【参考資料】

　2013年1月8日福島第一原子力発電所４号機燃料取り出し用カバー鉄骨建方工事における第１節部分の柱２本の設置完了について

■ 廃棄物処理建屋１階における水たまりの発見について［2012年12月20日掲載］

2012年12月13日、廃棄物処理建屋1階通路上部の空調ダクトより、1秒間に2滴程度、水が滴下していることを確認しました。水は付近の床ファンネル（建屋地下へ繋がる配管）に流入しており、建屋外への流出はございません。
原因は屋外ダクト部の損傷箇所より雨水が流入し、ダクトを伝わり継ぎ手部から滴下したものと推定しております。対策としては、現在当該ダクトは使用していないことから、雨水が流入しないような処置を検討中です。詳しくは参考資料をご覧ください。（写真はこちら）

　【参考資料】

　2012年12月14日福島第一原子力発電所４号機廃棄物処理建屋１階における水たまりの発見について

■原子炉建屋健全性確認の第３回定期点検を実施しました［2012年12月4日掲載］

2012年11月19日～28日、原子炉建屋および使用済燃料プールの健全性を確認するため、第3回の定期点検を行いました。（年4回実施。第1回は2012年5月、第2回は2012年8月）
点検はこれまで同様に、水位測定による建物の傾きの確認などを行っております。
点検の結果、建屋は全体として傾いておらず、状態は、第１回、２回目定期点検時と比べて大きな変化はなく、安全に使用済燃料を貯蔵できる状態にありました。点検は今後も定期的に行ってまいります。詳しくは参考資料をご覧ください。（写真はこちら）

　【参考資料】

　2012年11月29日福島第一原子力発電所4号機原子炉建屋の健全性確認のための定期点検結果（第３回目）について

■原子炉建屋上部圧力容器上蓋の撤去が完了しました［2012年9月21日掲載］

2012年9月13日、オペレーティングフロア上にある原子炉圧力容器上蓋（直径約6.2ｍ、重量約65トン）をクレーンにて吊り下ろす作業を実施しました。なお、格納容器上蓋は8月10日に撤去を完了しております。詳しくは参考資料をご覧ください。（写真・動画はこちら）

圧力容器上蓋の吊り上げ（左）、吊り下ろし（右）作業の様子

　【参考資料】

　2012年9月13日　福島第一原子力発電所４号機原子炉建屋上部圧力容器上蓋の撤去完了について

■原子炉建屋健全性確認の第２回定期点検を実施しました［2012年9月6日掲載］

ガレキ撤去が進み損傷状況の確認ができたこと、燃料取り出し用カバーの設計が進んだことなど諸条件が定まったことから、2012年8月20日～28日に原子炉建屋の健全性を確認する第２回目の定期点検、および耐震性安全評価を行いました。点検の結果、

・建屋は全体として傾いておりませんでした。
・構造強度に影響を及ぼすようなひび割れは見られませんでした。
・十分なコンクリート強度が確保されておりました。

これらの結果は第１回の点検時と比べて大きな変化はなく、安全に使用済燃料を貯蔵できる状態でした。東北地方太平洋沖地震と同程度の地震（震度6強）が発生しても、使用済燃料プールを含め原子炉建屋の耐震性は十分であると評価しています。

なお、耐震安全性評価の解析モデルの入力データに一部誤りが発見されたため、再評価を実施することを9月3日にお伝えしています。

点検は今後も定期的に行ってまいります。詳しくは参考資料をご覧ください。（写真はこちら（調査写真(1)｜調査写真(2)｜コンピューター解析モデルと模型））

３階プール壁（左）、コンピュータ－解析モデル（中）、燃料取り出し用カバー模型（右）

　【参考資料】

　2012年9月3日　福島第一原子力発電所4号機原子炉建屋解析モデル諸元の入力データの誤りについて

　2012年8月30日　福島第一原子力発電所4号機「原子炉建屋」および「使用済燃料プール」の健全性について

　2012年8月30日　福島第一原子力発電所4号機原子炉建屋の健全性確認のための定期点検結果(第2回)について

　2012年7月13日　(動画解説　第３回)４号機原子炉建屋が傾いていないことの確認

　2012年7月11日　福島第一原子力発電所4号機原子炉建屋上部建屋瓦礫の撤去完了について

　2012年6月29日　(東京電力からのお知らせ)４号機原子炉建屋の耐震性が十分であることを再度確認しました

　2011年7月30日　福島第一原子力発電所４号機原子炉建屋使用済燃料プール底部の支持構造物の設置工事完了

■使用済燃料プールから取り出した新燃料（未照射燃料）の調査について［2012年9月6日掲載］

2012年8月28日、29日、使用済燃料プールから取り出した新燃料2体の目視点検を行いました。

燃料集合体の中に小石のような異物を10個ほど（最大約2cm角）発見・回収しましたが、燃料の損傷は確認されておりません。また、異物による取り出し作業への影響もございませんでした。

燃料棒の表面にはサビのようなものが確認されましたが、拭き取れた事からプール内の金属粉のようなものが付着したものと考えております。

現時点では構造部材に腐食などは見られておらず、2013年12月に予定している使用済燃料の取り出しに大きな支障となるような課題は確認されておりません。詳しくは参考資料をご覧ください。（写真はこちら（8/28掲載｜8/29掲載））

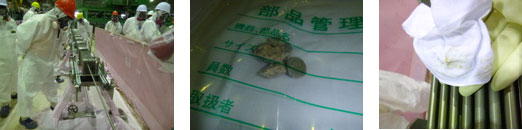

燃料調査風景（左）、確認された異物（中）、新燃料１体目(サビ一部除去)（右）

　【参考資料】

　2012年8月29日　福島第一原子力発電所４号機使用済燃料プールから取り出した新燃料（未照射燃料）の健全性調査について

　2012年8月28日　福島第一原子力発電所４号機使用済燃料プールから取り出した新燃料（未照射燃料）の健全性調査について

■ タービン建屋内における水たまりの発生状況について［2012年8月17日掲載］

2012年８月14日、４号機タービン建屋１階のパワーセンター室、および廊下北側に水深約１cm（約4.2ｍ^３）の水溜まりを発見しました。屋外への流出はありません。
４号機タービン建屋内には３号機タービン建屋地下から高温焼却炉建屋へ滞留水を移送している配管が通っているため、この配管のポンプを停止したところ水の流入が停止しました。４号機タービン建屋内の溜まり水の放射性物質の分析を行った結果から、流入した水は３号機タービン建屋の滞留水と推定しております。
漏えいの原因については引き続き調査を予定しております。詳しくは参考資料をご覧ください。（写真はこちら）

　【参考資料】

　2012年８月14日福島第一原子力発電所４号機タービン建屋内における水たまりの発生状況について

■原子炉建屋上部格納容器上蓋の撤去を完了しました［2012年8月17日掲載］

2012年８月10日、オペレーティングフロア上部にある原子炉格納容器上蓋（直径約９ｍ、重量約52トン）をクレーンにて吊り下ろす作業を実施しました。なお、建屋にはまだ圧力容器の上蓋が残っておりますが、こちらは10月上旬までに撤去する予定です。詳しくは参考資料をご覧ください。（写真・動画はこちら）

上部の格納容器上蓋（左）、吊り上げ作業（中）、吊り下ろし作業（右）

　【参考資料】

　2012年８月10日　福島第一原子力発電所４号機原子炉建屋上部格納容器上蓋の撤去完了について

■使用済燃料プールにおける新燃料の取り出し作業について［2012年8月2日掲載］

2012年7月18、19日に、使用済燃料プールから新燃料2体の取り出しを実施しました。作業は瓦礫やコンクリートのカケラなどによる影響もなく順調に終えております。取り出した燃料の詳細な点検は8月下旬から実施する予定ですが、作業中に目視した範囲では、変形や損傷、腐食、ボルトの緩みなどは見られませんでした。使用済燃料の取り出し作業は2013年12月に開始する予定です。（写真・動画はこちら）

7月18日（左）、7月19日(右)の作業の様子

　【参考資料】

　2012年7月19日　福島第一原子力発電所４号機使用済燃料プールにおける新燃料の取り出し作業について

■原子炉建屋上部のガレキ撤去工事が完了しました［2012年7月13日掲載］

2012年7月11日、原子炉建屋上部のガレキ撤去工事が完了しました。2011年11月26日より着手し、オペレーティングフロア上部の屋根・柱・梁等の撤去を進め、2012年4月下旬からは、オペレーティングフロア上にガレキ撤去用の有人小型重機を設置し作業を行ってまいりました。（写真はこちら）。詳細は参考資料をご覧ください。

屋根瓦礫撤去工事着手前（左）と完了後（右）［南西面］

　【参考資料】

　2012年7月11日　福島第一原子力発電所 4号機原子炉建屋上部建屋瓦礫の撤去完了について

■使用済燃料プール代替冷却システムの停止とＵＰＳ内部調査について［2012年7月13日掲載］

2012年6月30日、使用済燃料プール代替冷却システムが自動停止しました。原因調査の結果、UPS（無停電電源装置）の故障と判断し、7月1日、UPSをバイパスして給電することでポンプを起動し冷却を再開しました。
7月5日、故障の原因を調査するため、冷却システムを一時停止して当該ＵＰＳを取り外し、その後冷却を再開しました。
調査したところＵＰＳを収納している制御盤は外観上の損傷等の異常はありませんでした。
故障したUPSについては全体的にすす、チリやホコリが確認されました。実装予備UPSについてはチリやホコリの混入はあるものの、すす等は確認されておりません（写真はこちら）。原因としましてはチリやホコリがファンなどから入り、絶縁が劣化したのではないかと考えております。また、消防署による確認の結果、火災ではないと判断されております。
今後、ホコリなどが入りにくいように制御盤の設置環境を改善した後、UPSを取り替えて通常状態の給電に復旧する予定です。詳細は参考資料をご覧ください。
